La prise OBD de la Peugeot 308 se trouve sous le tableau de bord côté conducteur, à portée de main. Elle permet de lire en quelques secondes les codes d'erreur stockés par l'électronique du véhicule, d'identifier l'origine d'un voyant allumé et d'éviter des frais de diagnostic en concession. Savoir l'utiliser, c'est reprendre le contrôle sur l'entretien de sa voiture.
La prise OBD est l'une de ces interfaces que tout le monde possède sans vraiment savoir ce qu'elle cache. Sur une Peugeot 308, elle concentre pourtant l'essentiel de ce que le véhicule sait sur lui-même : l'état du moteur, les défaillances capteurs, les anomalies de transmission, les erreurs d'allumage. Un voyant s'allume sur le tableau de bord, et au lieu de filer en garage, un simple outil branché sur cette prise donne la réponse en moins d'une minute.
Ce guide ne se contente pas d'expliquer ce qu'est l'OBD. Il couvre la localisation exacte de la prise selon les générations de 308, les usages concrets qu'on peut en tirer, et surtout la lecture des codes d'erreur qui font paniquer la plupart des conducteurs sans raison valable.
Ce que vous allez apprendre :
- Où se trouve exactement la prise OBD sur les différentes générations de Peugeot 308
- À quoi elle sert concrètement, au-delà du simple diagnostic
- Comment déchiffrer les codes d'erreur sans formation technique
- Comment connecter un outil de diagnostic et interpréter les résultats
Qu'est-ce que la prise OBD ?
OBD signifie On-Board Diagnostics, soit "diagnostic embarqué" en français. Le principe est né aux États-Unis dans les années 1980, quand la Californie a imposé aux constructeurs de doter leurs véhicules d'un système capable de surveiller les émissions polluantes. La première génération, OBD-I, était propriétaire : chaque constructeur avait ses propres connecteurs, ses propres codes, ses propres protocoles. Un cauchemar pour les garagistes indépendants.
La standardisation est arrivée avec OBD-II, rendu obligatoire aux États-Unis en 1996, puis en Europe sous la dénomination EOBD (European On-Board Diagnostics) à partir de 2001 pour les véhicules essence et 2004 pour les diesels. Depuis, tous les véhicules vendus en Europe disposent d'un connecteur identique, un port trapézoïdal à 16 broches, et d'un jeu de codes standardisés. La Peugeot 308, commercialisée depuis 2007, est donc entièrement compatible EOBD.
Le connecteur OBD-II : anatomie d'une interface universelle
Le connecteur OBD-II est reconnaissable à sa forme trapézoïdale et ses 16 broches organisées sur deux rangées. Toutes ne sont pas nécessairement utilisées : certaines sont réservées aux protocoles propriétaires du constructeur, d'autres sont communes à tous les véhicules. Sur une Peugeot 308, PSA utilise notamment le protocole CAN bus pour la communication entre les différents calculateurs du véhicule.
Ce qui distingue l'OBD-II des systèmes précédents, c'est la capacité à surveiller en temps réel des dizaines de paramètres simultanément : température du liquide de refroidissement, pression d'injection, position du papillon, richesse du mélange air/carburant, régime moteur, vitesse du véhicule. Et quand un paramètre sort de la plage normale, le système enregistre un code d'erreur et allume le voyant moteur.
EOBD versus diagnostics propriétaires PSA
La norme EOBD couvre les fonctions liées aux émissions polluantes. Mais Peugeot a développé en parallèle ses propres protocoles de diagnostic pour accéder aux calculateurs spécifiques : boîte de vitesses automatique, ABS, airbags, climatisation, tableau de bord. Un outil OBD-II générique lit les codes EOBD universels. Pour accéder aux systèmes propriétaires PSA de la 308, un outil compatible PSA ou un logiciel comme Diagbox (l'outil officiel Peugeot-Citroën) est nécessaire.
Localisation de la prise OBD sur la Peugeot 308
Sur la grande majorité des Peugeot 308, la prise OBD se trouve sous le tableau de bord, côté conducteur, dans la zone du genou gauche. Elle est généralement accessible sans outil, parfois protégée par un petit cache plastique qui se retire à la main. Pas besoin de démonter quoi que ce soit.
Pour localiser rapidement la prise OBD, glissez la main sous le bord inférieur du tableau de bord côté conducteur, à environ 20 cm du volant. Le connecteur trapézoïdal à 16 broches se trouve dans cette zone sur toutes les générations de 308.
Peugeot 308 première génération (2007-2013)
Sur la 308 phase 1 et phase 2 (T7), la prise OBD est positionnée sous le tableau de bord côté conducteur, légèrement à gauche de la colonne de direction. Elle est souvent cachée derrière un petit volet plastique qui s'ouvre par simple pression. L'accès est direct, même en position assise dans le véhicule.
Peugeot 308 deuxième génération (2013-2021)
Sur la 308 T9, la localisation reste identique : sous le tableau de bord, côté conducteur, dans l'angle inférieur gauche. La prise est légèrement plus accessible que sur la génération précédente, sans cache dans la plupart des configurations. Les modèles SW (break) partagent exactement le même emplacement.
Peugeot 308 troisième génération (depuis 2021)
La 308 T9 restylée et la 308 III conservent la même logique d'implantation. La prise OBD reste sous le tableau de bord côté conducteur. Sur certaines finitions haut de gamme, un cache esthétique peut la dissimuler, mais il se retire sans forcer. Aucun changement de position par rapport aux générations précédentes.
| Génération | Années | Emplacement prise OBD |
|---|---|---|
| 308 T7 (Gen 1) | 2007-2013 | Sous tableau de bord, côté conducteur, avec cache plastique |
| 308 T9 (Gen 2) | 2013-2021 | Sous tableau de bord, côté conducteur, généralement sans cache |
| 308 III (Gen 3) | 2021-présent | Sous tableau de bord, côté conducteur, cache sur certaines finitions |
| 308 SW | Toutes | Identique à la berline correspondante |
Utilité de la prise OBD sur la Peugeot 308
La fonction première de la prise OBD est le diagnostic des pannes. Mais réduire son utilité à la lecture des voyants allumés serait passer à côté d'une grande partie de son potentiel.
Diagnostic des pannes et lecture des codes d'erreur
Quand un voyant s'allume sur le tableau de bord de la 308, le calculateur moteur a déjà enregistré un ou plusieurs codes d'erreur. Ces codes décrivent précisément la nature de l'anomalie détectée : capteur défaillant, circuit ouvert, valeur hors plage. Un outil branché sur la prise OBD les récupère en quelques secondes. Le conducteur sait alors s'il s'agit d'un problème mineur (bouchon de réservoir mal fermé, capteur d'oxygène encrassé) ou d'une défaillance nécessitant une intervention urgente.
Cette capacité à lire les codes avant d'aller en garage est un avantage concret : un garagiste honnête confirmera le code, mais certains profiteront de l'ignorance du client pour facturer un "diagnostic" à 50-100 euros pour une information disponible gratuitement avec un lecteur à 20 euros.
Surveillance des données en temps réel
Au-delà des codes d'erreur, la prise OBD donne accès aux données live du véhicule. Température du moteur, pression du turbo, consommation instantanée, tension de la batterie, position du vilebrequin. Ces informations permettent de détecter une anomalie qui ne génère pas encore de code d'erreur, mais dont l'évolution est préoccupante. Un moteur qui monte lentement en température peut indiquer un thermostat défaillant, même sans voyant allumé.
Effacement des codes et réinitialisation des calculateurs
Après une réparation, la prise OBD permet d'effacer les codes d'erreur stockés et d'éteindre le voyant moteur. Certaines opérations de maintenance nécessitent également une réinitialisation via OBD : remise à zéro du compteur de service, adaptation des plaquettes de frein sur les modèles avec frein de parking électrique, recalibration du volant après remplacement de la colonne de direction.
Effacer un code d’erreur sans avoir résolu la panne sous-jacente ne règle rien. Le voyant reviendra, parfois après quelques kilomètres seulement. L’effacement est une étape de vérification après réparation, pas un remède.
Optimisation des performances et reprogrammation
La prise OBD est aussi le point d'entrée pour le reprogrammation moteur (ou "stage"). Les préparateurs utilisent cette interface pour modifier les paramètres d'injection, de suralimentation ou d'allumage. Sur une 308 GTi par exemple, une reprogrammation via OBD peut faire gagner plusieurs dizaines de chevaux sans modification mécanique. C'est un usage avancé, qui sort du cadre du simple entretien, mais qui illustre bien la richesse de cette interface.
Comprendre les codes d'erreur OBD de la Peugeot 308
Les codes d'erreur OBD suivent une nomenclature standardisée sous format EOBD, avec en complément des codes propriétaires PSA pour les systèmes spécifiques à la marque.
Structure d'un code OBD : décrypter les 5 caractères
Un code OBD standard se compose de 5 caractères : une lettre suivie de quatre chiffres.
La lettre indique le système concerné :
- P (Powertrain) : moteur, boîte de vitesses, transmission
- B (Body) : carrosserie, habitacle, airbags
- C (Chassis) : freinage, suspension, direction
- U (Network) : communication entre calculateurs
Le premier chiffre précise l'origine : 0 pour un code standardisé EOBD, 1 pour un code propriétaire constructeur. Les trois chiffres suivants identifient la panne spécifique.
Un code P0300 signifie par exemple "ratés d'allumage aléatoires, multiple cylindres". Un code P0171 indique un mélange trop pauvre sur la première banque de cylindres. Ces codes sont universels et documentés publiquement.
Les codes d'erreur fréquents sur la Peugeot 308
Certains codes reviennent régulièrement sur les 308, quelle que soit la génération :
| Code | Signification | Fréquence sur 308 |
|---|---|---|
| P0016 | Désynchronisation arbre à cames / vilebrequin | Fréquent (chaîne de distribution) |
| P0420 | Efficacité catalyseur insuffisante | Courant sur moteurs > 100 000 km |
| P0299 | Sous-alimentation turbo | Fréquent sur 1.6 HDi |
| P1336 | Capteur de cliquetis | Présent sur moteurs essence |
| P0087 | Pression carburant insuffisante | Pompe HP sur diesels |
| U0100 | Perte de communication avec le calculateur moteur | Problème réseau CAN |
Les codes U (réseau) sont souvent les plus déroutants pour un conducteur non initié. Un code U ne signifie pas forcément une panne grave : parfois, une simple batterie faible suffit à générer des erreurs de communication entre calculateurs.

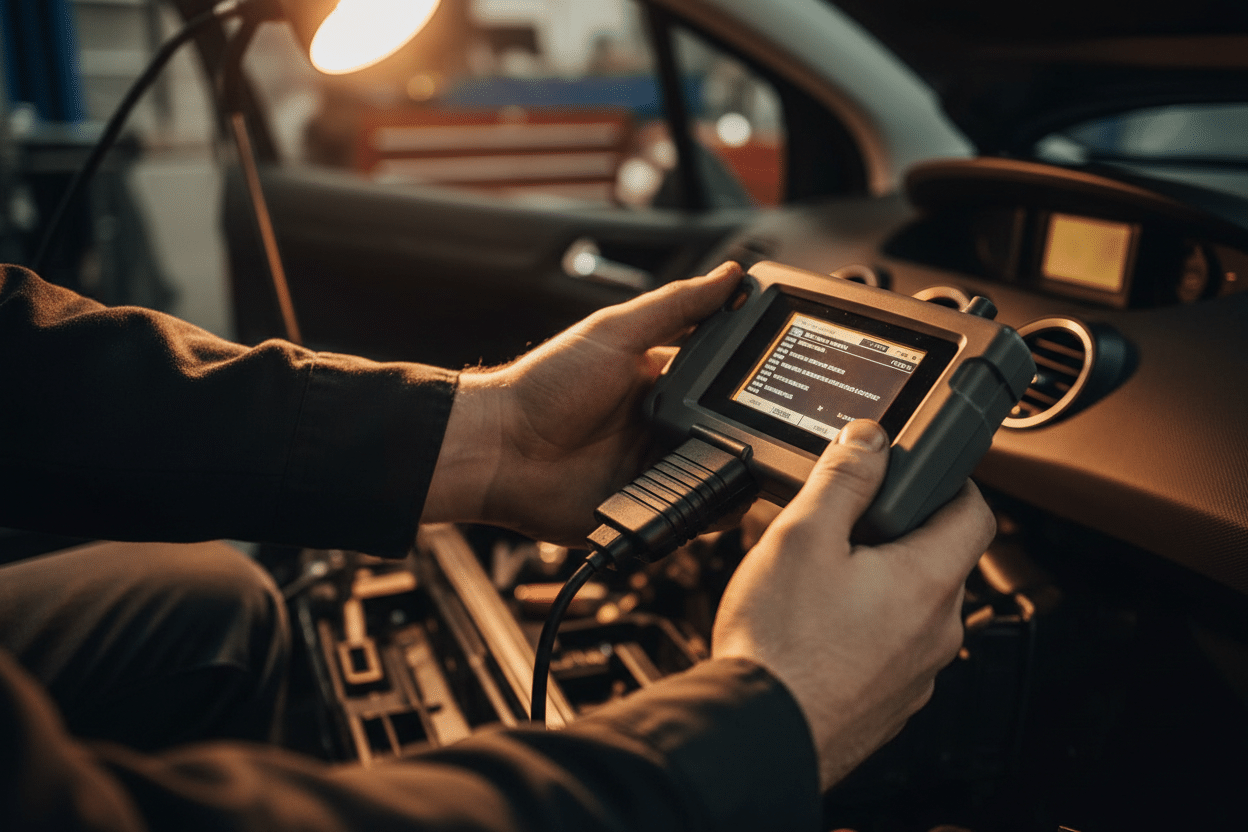

Comment utiliser un outil de diagnostic OBD sur la Peugeot 308
Connecter un outil de diagnostic à la prise OBD d'une 308 ne demande aucune compétence technique particulière. La procédure est la même pour un lecteur à 20 euros comme pour un outil professionnel à 500 euros.
Choisir le bon outil de diagnostic
Pour une utilisation personnelle sur une Peugeot 308, trois catégories d'outils existent :
Les lecteurs OBD génériques (type ELM327 Bluetooth ou Wi-Fi, 15-40 euros) lisent les codes EOBD universels et permettent la surveillance des données live. Ils fonctionnent avec des applications smartphone comme Torque Pro ou OBD Fusion. Suffisants pour identifier un voyant moteur classique.
Les outils multimarques semi-professionnels (Autel, Launch, Carly, 80-300 euros) accèdent aux codes propriétaires PSA et permettent des fonctions avancées : réinitialisation de service, adaptation des plaquettes, lecture des calculateurs ABS et airbags. Le rapport qualité/usage est excellent pour un propriétaire souhaitant gérer l'entretien de sa 308 en autonomie.
Le Diagbox PSA est l'outil officiel Peugeot-Citroën, utilisé en concession. Il donne accès à la totalité des fonctions de programmation et de diagnostic. Son coût et sa complexité le réservent aux professionnels ou aux passionnés très impliqués.
Procédure de connexion et de lecture
- Couper le contact (position ACC ou moteur arrêté selon l'outil)
- Brancher l'outil sur la prise OBD sous le tableau de bord
- Mettre le contact sans démarrer (position "ON")
- Allumer l'outil ou lancer l'application smartphone associée
- Sélectionner le véhicule (marque Peugeot, modèle 308, motorisation)
- Lancer le scan des codes d'erreur
- Noter les codes affichés et leur description
- Consulter la documentation ou une base de données en ligne pour interpréter les codes propriétaires PSA
Certains outils Bluetooth bon marché (type ELM327 clone) présentent des problèmes de compatibilité avec les protocoles PSA. Privilégier des modèles reconnus comme l’OBDLink MX+ ou le Vgate iCar Pro pour une compatibilité fiable avec la 308.
Pourquoi la prise OBD peut faire économiser des centaines d'euros ?
Un diagnostic en concession Peugeot coûte entre 60 et 120 euros pour la simple lecture des codes, avant même toute réparation. Un lecteur OBD basique coûte 15 à 40 euros et se rembourse dès la première utilisation. Sur la durée de vie d'un véhicule, l'économie est substantielle.
Mais l'avantage financier va plus loin. Connaître le code d'erreur avant d'entrer chez un garagiste permet de négocier en position de force, de vérifier que la panne diagnostiquée correspond bien au code enregistré, et d'éviter les réparations non sollicitées. Un conducteur qui arrive avec le code P0420 sait qu'il s'agit du catalyseur, et non du capteur lambda que certains proposent de remplacer à tort.
Quelle différence entre un lecteur OBD générique et un outil PSA spécifique ?
Un lecteur OBD générique lit uniquement les codes EOBD standardisés, soit les pannes liées aux émissions polluantes et au moteur. Un outil compatible PSA accède en plus aux calculateurs propriétaires de la 308 : ABS, airbags, climatisation, boîte automatique, et permet des fonctions de maintenance avancées comme la réinitialisation du service ou l'adaptation des composants après remplacement.
Pour la majorité des conducteurs, un outil générique suffit à identifier 80 % des pannes courantes. Mais pour des opérations comme le remplacement d'une batterie (qui nécessite une reconfiguration sur les 308 récentes) ou l'adaptation de nouveaux injecteurs, un outil PSA spécifique devient indispensable. La frontière entre les deux usages est claire : voyant moteur et codes courants, outil générique ; maintenance avancée et systèmes propriétaires, outil PSA.
La prise OBD de la Peugeot 308 est l'un des outils les plus sous-exploités par les propriétaires de ce véhicule. Maîtriser son utilisation, c'est transformer une boîte noire incompréhensible en un système lisible, gérable, et source d'économies concrètes sur toute la durée de vie du véhicule.
